一、生產線簡介
全自動免燒磚機生產線是實現免燒磚自動化生產的多種設備集合,按照生產工藝來配置生產線設備,通過控制柜的控制,實現生產線連續、高效、穩定工作,在提高全自動免燒磚機生產線產量的同時,還能降低生產成本,廣泛應用到大中小型水泥磚廠和環保建材廠。
二、生產線組成
一條全自動免燒磚機生產線由電子配料機、雙軸攪拌機、皮帶輸送帶、全自動免燒磚機、自動上板機、自動出板機、碼垛機、轉運小車、托板、水泥倉等組成。
1、電子配料機
由PLC控制柜控制,可根據不同原料自動計量,輸入配方菜單,然后將物料送入攪拌機;
2、雙軸攪拌機
適用于各種混凝土制品的強制攪拌和攪拌,攪拌后的材料由皮帶輸送機送入全自動免燒磚機;
3、全自動免燒磚機
PLC電腦智能控制,液壓傳動,振動壓力成型,計算機控制可根據不同產品和材料的要求隨機調整參數,各動作相互響應,互鎖,安全穩定,自動故障提示和隨機監控的人機對話,根據用戶的生產要求,可選用不同型號、規格的模具生產各種混凝土砌塊、多孔磚、停車場植草磚、路面磚及水利水電產品,實現一機多用;
4、碼垛機
采用機械同步傳動,產品升降平穩,由PLC主控機控制,成型產品連同托板提升至2-3層;
5、自動上板、出板機
通過程序控制,根據免燒磚機的工作步驟,實現自動將托板輸送到工作臺上,并將脫模后的托板輸送出來,等待碼垛機碼垛。

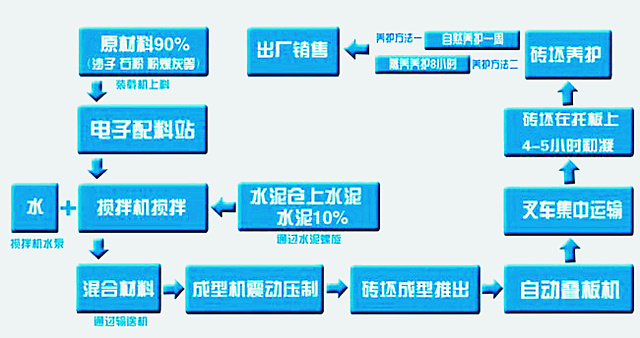

三、生產工藝流程
生產工藝流程是全自動免燒磚機生產線工作的順序,決定了生產線設備工作的先后順序,一般包含:配料工序、攪拌工序、布料工序、成型工序、脫模工序、碼垛工序、養護工序等,具體如下:
1、 配料工序
通過定量皮帶和稱量預拌皮帶的兩級計算,結合集料控制和輸送系統,將儲存在配料站的集料按預定比例準確供應,稱量和預混合的材料將直接進入雙軸攪拌機內進行混合,輸出定量帶式輸送機采用光電控制,稱重系統采用壓力傳感器控制,有效解決了體積測量誤差大的問題,配料站設置電阻式料位傳感器,保證物料不被清空。
2、攪拌工序
配料工序提供精確配料進入雙軸攪拌機內后,強制攪拌直至攪拌出合格的混合材料,然后通過輸送工序供給儲料系統備用。
3、布料工序
全自動免燒磚機料斗內儲存的混合料按重量輸送到料箱內,在電機驅動的強制旋轉耙齒的離心加速度作用下,強行、快速、平穩地將混合料布滿模具。
4、成型工序
在全自動控制系統的控制下,全自動免燒磚機將模具內的混合料壓制成型,成型周期為15-20s,在液壓和振動成型的驅動下,使成型免燒磚質量優、強度高。
5、 脫模工序
液壓調速系統及相關的液壓平衡和閉鎖回路系統,保證了液壓執行機構的啟停無沖擊,運行穩定,脫模過程平穩,在振動體與機體的連接處采用特殊的硫化材料進行軟懸掛連接,使破壞性應力得到有效緩慢的吸收和釋放,保證了免燒磚的強度,延長了機體的使用壽命。
6、 碼垛工序
在光電感應元件的配合下,碼垛機通過電機帶動鏈條在縱橫方向穩定運行,每輪轉運一個托盤的方式,將成型免燒磚和托板自下而上逐層堆放,然后依次回收至2-3層,再分批轉運至成品場,該系統配有優良的變頻系統,實現了低速啟動、高速運行、低速停車的良好狀態,對各類產品具有理想的傳遞效果。
7、養護工序
將成型免燒磚堆放到場地上后,需要按照廠家提供自然養護要求進行養護,一般養護7-15天,免燒磚的強度和質量就會提高,就可以使用了。
四、生產線報價
對于不同要求的客戶,我們有不同生產線配套方案,一般我們是以生產線的產量來為您推薦的,對于大型的全自動免燒磚機生產線,整條線價格在50-60萬左右,中型價格為20-30萬,小型價格為10-15萬左右。為了解決很多客戶資金不充足的問題,我們可根據您對產量的要求和承受能力,為您配套一條生產線。
五、投資方案
序號 | 設備名稱 | 組成部件 | 型號 | 數量 |
1 | 電子配料機 |
|
PLC1000 | 1臺 |
2 | 雙軸攪拌機 | 主支架 | 槽鋼 | 4件 |
臥輪室 | JS750 | 1臺 | ||
攪拌電機 | 30KW | 1臺 | ||
攪拌減速機 | JS750 | 1臺 | ||
卷揚機 | 7.5KW | 1臺 | ||
砼門氣缸 | 1臺 | |||
升降道軌 | 1件 | |||
氣源處理器 | DAC4010 | 1個 | ||
3 | 全自動免燒磚機 | 主機 | 10-15型 | 1套 |
隨機模具 | 1套 | |||
送板機體 | 1套 | |||
液壓系統 | 1套 | |||
控制系統 |
|
1套 | ||
4 | 輸送機 | 料倉 | 1套 | |
輸送帶 | 6米 | 1套 | ||
5 | 碼垛機 | 出磚平臺 | 1套 | |
碼磚機 | 1套 | |||
6 | 小型叉車 | 攪拌機 |
|
1輛 |
設備工作工棚約600平方米,日產標磚8萬塊,碼垛空間預留6畝,材料堆放空間1200平方,工作周轉空間1-2畝 | 17畝 | |||
有充足的水源供應。用電:380V 配電:80千瓦 投資不等 | 5萬 | |||
管理1人,叉車司機1到2人、plc控制器1人,上托板1人、上料裝載機1到2人 | 自定 | |||
原材料約2000立方 按每立22元計算 | 4.4萬 |
