一、設備介紹

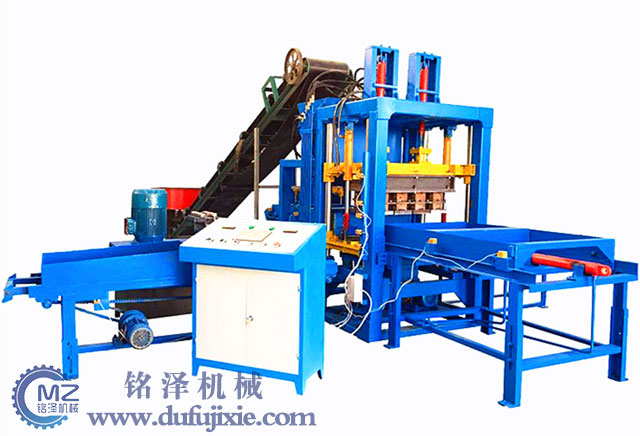

路面透水磚機是一種新型的自動透水磚機，主要用于生產透水磚、護坡磚和水工磚，利用生活廢渣、建筑垃圾、粉煤灰、尾礦渣等廢棄物資源為原料生產產品，解決了廢棄物污染問題，有效實現了環境生態保護、資源再生、變廢為寶，鋪設透水路面，減輕城市排水設施的負擔。

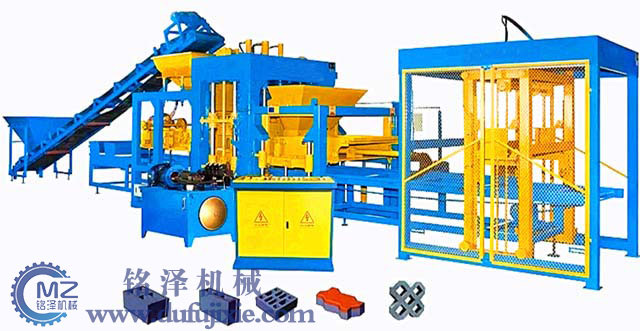

路面透水磚機配套設備主要有碎石機、全自動配料機、智能攪拌機、輸送帶、路面磚機、堆垛機、打包機、副主窯車、電控設備等。建筑垃圾等廢骨料經碎石機破碎后，采用全自動配料機進行科學配料，加入粘結劑，然后用攪拌機攪拌，再用成型機振動加壓成型，整個生產過程由電氣控制系統進行操作和控制，并可在整個生產過程中進行監控。
二、設備優勢特點
1、設計合理，結構緊湊，全過程自動化，無需人工操作，勞動強度低;
2、過程中采用變頻變幅，間隔振動與全過程振動完全兼容，成型后采用機器人碼磚，一機多模式，具有生產各種規格透水磚的功能;
3、降低噪音，有效延長模具和主機的使用壽命，傳動裝置封閉，操作方便，維修方便;
4、易于操作、維護和使用，僅僅通過操作人員的培訓就可以輕松上崗工作;
5、通過更換模具，路面透水磚機可生產多種、規格全、經濟的彩色路面磚，降低了后期的投資成本。
三、設備技術參數
YTQ6-15型生產量表
| 規格 | 產品 | 塊/托板 | 塊/天 | 塊/年 | 備注 |
| 標磚 | 240x115x53mm | 30 | 60000 | 21，600，000 |
8Hrs/day 2 shift 300Days/Year |
| 空心砌塊 | 390x190x190mm | 6 | 11520 | 4147，200 | |
| 多排孔磚 | 240x115x90mm | 15 | 30000 | 10，800，000 |
YTQ6-15路面透水磚機技術參數
| 主機尺寸 | 6050*3500*2950（mm） |
| 成型面積 | 800x600(mm) |
| 成型高度 | 32-200(mm) |
| 成型周期 | 11-15(s) |
| 托板尺寸 | 850x680(mm) |
| 主機重量 | 12.5(t) |
| 主機功率 | 31.5kw |
四、設備安裝與調試
1、應根據路面透水磚機基礎圖上標注的尺寸挖基礎，根據基礎圖紙的要求安裝基礎埋孔或下埋孔，然后用混凝土澆注，埋設孔安裝時，應注意基礎螺栓的二次澆筑，一次可將埋入孔澆注，直接與主機設備重新焊接安裝時，必須根據水平面調整平面，誤差越小越好。
2、自動送板機安裝
根據標記位置，將送板機槽鋼調整到上平面，振動臺上平面調整到一個平面，要保持送板機與主機軸線一致，調整送板機與振動臺的距離，保證運輸過程中支撐板能穩定地落在振動臺中間，調試完成后，將送板機與主機連接固定;
3、自動拼板機安裝調試
拼板機必須與路面透水磚機軸線一致，鏈條上平面與振動臺上平面必須在同一平面上，鏈條與振動臺之間必須保持一定距離，以保證支撐板從振動臺平穩地運輸?shù)狡唇影彐湕l，為了便于清洗，可以固定或不固定拼接板;
4、自動堆垛機安裝調試
堆垛機還需與堆垛機軸線一致，沿軸的方向調整堆垛機，使提升板下降時托盤不會與堆垛機碰撞，調整堆垛機提升架感應開關的位置，確定磚塊的板材數量，最多不超過3塊;
5、設備液壓站的安裝調試方法
當液壓站從前向后看時，應放置在距主機左端約1.5m處，注意油管必須擰緊，冷卻器部分應與冷卻水連接;
6、PLC控制柜安裝調試
將380V、50 Hz電源接入計算機控制柜，按正確的線路順序連接各條線路，連接各電機及接近開關，檢查接近開關工作是否正常，為確保安全，請將電氣系統接地線;
7、設備開啟前，應全面檢查設備，確保使用時能正常工作，啟動前檢查三要素：水、電、氣，工作溫度在10℃~45℃之間，因此開機前需確認下設備冷卻系統是否能正常開啟;
五、路面磚樣品

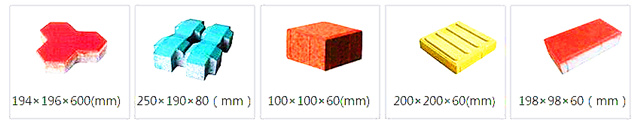

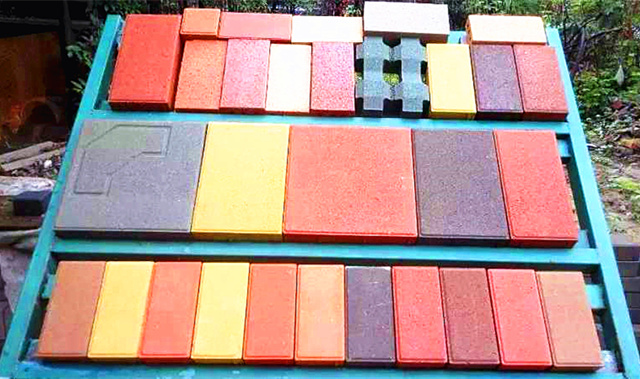

以上幾種規格的彩色路面磚都可以通過一臺透水磚機生產，只需要您多定制幾套模具就行，生產的成品可用于鋪設各種透水路面。
六、客戶現場

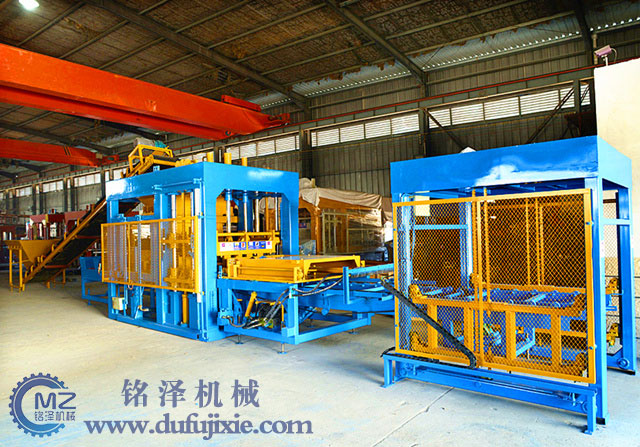

這是山東客戶訂購的QTY6-15型路面透水磚機的安裝現場，設備已經安裝完畢，可正常生產。
