一、設備介紹
水泥透水磚是款環保建筑建材,可解決城市表面硬化問題,可提供我們的居住環境,具有透水、保濕、防滑、高強度、耐寒、耐候、降噪、吸聲等特點。小型透水磚機以廢渣和廢陶瓷為原料,經過二次成型,是目前比較常用的綠色環保產品,小型透水磚機具有投資少、見效快等優勢,是眾多投資者比較歡迎的型號,適用于小作坊和小型磚廠。
二、設備結構組成
小型透水磚機與其他型號相比,設備結構組成相同,只是產量相對小點。小型透水磚機由機架、導柱、模具、布料箱、振動器、控制系統和儲料送料機組成,具體介紹如下:
1、機架采用高強度型鋼,特殊焊接工藝制造,非常堅固;
2、導柱采用超特殊鋼制造,具有良好的抗扭性和耐磨性;
3、模具采用優質耐磨鋼材加工而成,耐磨性強,長時間使用不磨損不生銹;
4、布料箱采用絞龍裝置,可實現均勻快速布料,即便是生產多孔磚,也不用擔心布料不均勻;
5、振動器采用電液技術和多源振動系統驅動,在計算機控制中,由液壓驅動產生垂直同步振動,頻率可調,實現低頻進給和高頻成形的工作原理,不同原材料的振動效果較好,振動加速度可達17.5級;
6、控制系統采用自動化控制和PLC可編程控制器,電器采用國際知名品牌,控制程序的設計和編制結合10年的實際生產經驗和國際發展趨勢,符合國情,實現無人操作,簡單的訓練和強大的升級內存;
7、出料送料機采用計算機控制材料供應,避免材料受到外部和內部壓力,確保材料供應均勻,并將產品強度誤差降到最低。
三、設備技術參數
型號 | 小型透水磚機 |
成型塊數 | 路面磚:10塊 空心砌塊:3塊 標磚:20塊 多孔磚:10塊 |
成型周期 | 15-20/S |
設計生產能力 | 路面磚:8000-12000塊/班 空心砌塊4500-6000塊/班標磚:25000-28000塊/班 |
振動頻率 | 4500次/分-5100次/分 |
磁振力 | ~22KN |
振動器功率 | Y132S1-2 N=6KW |
托板尺寸 | 680×535×20mm |
油泵 | cb32平左右 Q=40ML/r p=10mpa |
頂油缸 | 63×300 桿徑32 |
邊油缸 | 63×250 桿徑32 |
液壓系統額定壓力 | 6.3mpa |
激振力 | 22KN |
裝機容量 | 14.5kw |
主機重量 | 4.6T |
外形尺寸 | 4000×3500×2300mm |

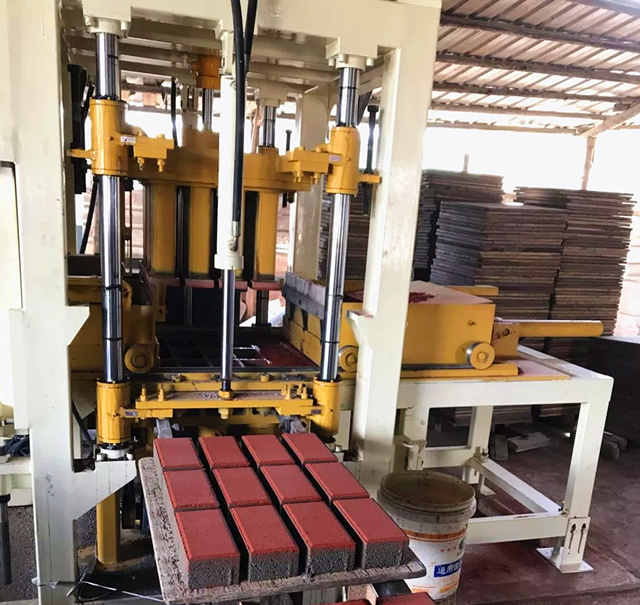

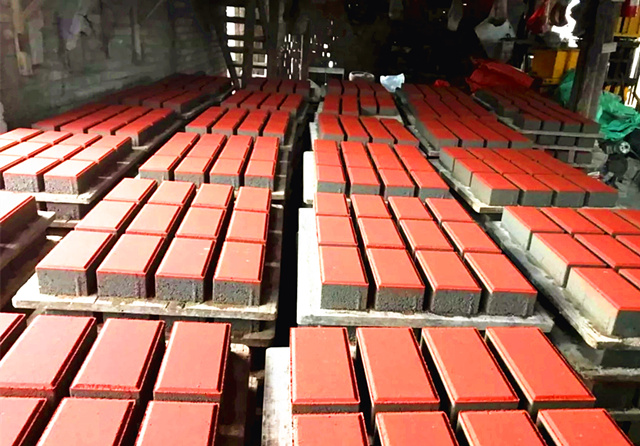

四、客戶工作現場
